EVGZ-YJF / EVGZ-YJFP（XLPO 辐照交联低烟无卤车载高压电缆 型号释义、执行标准与基础参数

1. 型号定义

EVGZ-YJF：单芯、XLPO 辐照交联低烟无卤绝缘 + 护套，非屏蔽车载高压电缆

EVGZ-YJFP：单芯、XLPO 绝缘护套，铝箔绕包 + 镀锡铜编织双层屏蔽车载高压电缆

材质：XLPO 辐照交联阻燃聚烯烃（低烟无卤）

耐温：长期工作 -40℃～125℃，短路短时 150℃

额定电压两档（全系通用）

1）AC600V / DC900V（电池包内部、辅助高压件）

2）AC1000V / DC1500V（整车主线、电机、OBC、快充）

2. 执行标准

QC/T 1037-2016《道路车辆用高压电缆》、ISO 19642.9、VW-1 阻燃、RoHS/REACH 环保

3. 通用结构

导体：第 6 类超柔镀锡 / 裸铜软导体（0.2mm 单丝绞合）

绝缘：XLPO 辐照交联低烟无卤

YJFP 屏蔽层：内层铝塑复合带绕包（重叠≥20%）+ 外层镀锡铜编织（覆盖率≥85%）

外护套：同 XLPO 低烟无卤，标准橙色 RAL2010

4. 机械电气通用性能

最小弯曲半径：成品外径＜15mm 取 4D；≥15mm 取 6D

工频耐压：600/900V 耐压 5kV/5min；1000/1500V 耐压 8kV/5min 不击穿

屏蔽效能（YJFP）：30MHz～1GHz ≥60dB，满足整车 EMC

特性：耐机油、冷却液、耐磨、低烟无卤、无卤素、抗臭氧老化

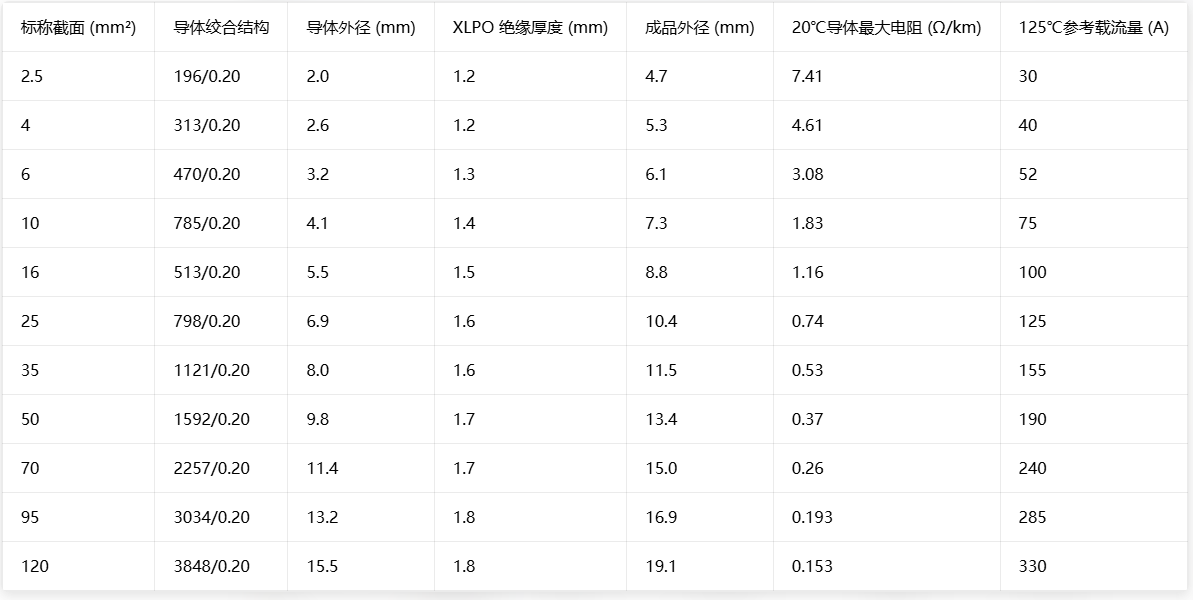

二、EVGZ-YJF（非屏蔽 XLPO）全规格详细参数表

覆盖截面：2.5 / 4 / 6 / 10 / 16 / 25 / 35 / 50 / 70 / 95 / 120 mm²
